Всем привет! Как и обещал продолжаю описание того как подключить телефон к телевизору. В предыдущей статье на эту тему  уже писалось о некоторых способах, а именно, о том, что нужно и чего ожидать от подключении  формата USB — USB или HDMI- HDMI  Но это можно сказать уже устаревшие способы. На смену им пришли форматы MHL и SlimPort, а также беспроводные способы подключения.

В этой статье рассмотрим ещё один способ подключения, с помощью особого переходника, что нужно знать чтобы не выбросить деньги напрасно?

Можно ли подключить телефон к телевизору через USB

На просторах интернета можно столкнутся с таким заблуждением «Чтобы подключить телефон к телевизору через MicroUsb порт в мобильном устройстве, достаточно приобрести переходник MicroUsb —HDMI» — Это далеко не так. Давайте разберёмся почему.

Такая возможность действительно есть. Но…. для этого ваш смартфон  должен иметь не просто USB, а USB с поддержкой MHL. И как вы понимаете, не все модели именно такие. Вот боле менее актуальный список моделей гаджетов с поддержкой MHL.

Если не сильно вдаваться в подробности то разница между портами в следующем.  С обычным USB можно:

  1. Передавать/принимать данные. Фото, видео и другое.
  2. Заряжать аккумулятор телефона.

А вот USB c расширением MHL, помимо указанных функций, способен передавать сигнал изображения и звука, причём в высоком разрешении. По сути это USB и HDMI в одном флаконе. Но всё же это не HDMI в чистом виде, поскольку используется другой протокол передачи данных. И как результат — обычный вход телевизора HDMI не способен его обрабатывать!

Поэтому важно понимать, что для прямого подключения, без переходников, телевизор тоже должен иметь порт HDMI с расширением MHL. А пока далеко не все модели имеют такое расширение.

Образец обозначения входа HDM с расширением MHLОбразец обозначения входа HDM с расширением MHL

Но если с вашей техникой всё именно так, и мобильное устройство и телевизор поддерживают MHL  то как говорится дело в шляпе, а вы в шоколаде. Остаётся дело за малым, нужен кабель для подключения.

Этот вопрос не праздный, просто так с наскока можно и промахнуться и всё дело в том, что среди фирм производителей нету единого стандарта, а есть сильное желание заработать на аксессуарах.

Так например в последних гаджетах от Samsung используется USB разъём с 11 контактами, в то время как другие применяют с 5 контактами, поэтому уточняйте этот момент при покупке. В крайнем случае придётся использовать переходник 5pinpin, такие существуют. А во всём остальном это обычный кабель, на одном конце которого MicroUSB,  а на другом HDMI.

Итак что мы имеем в чистом виде? Наверное это самый комфортный (из проводных) способ подключения гаджетов к телевизору, монитору и т.д. Помимо качественного изображения вплоть до 4К (Ultra HD) и восьмиканального звука 7.1. происходит синхронизация с пультом дистанционного управления, и подзарядка телефона прямо от телевизора. Главное чтобы и мобильное устройство и телевизор имели спецификацию HML.  Остаётся подключить кабель и перевести телевизор в нужный режим через меню выбора источников сигнала. Никаких настроек не требуется, подключил и радуйся.

Выбираем в телевизоре соответствующий разъём - HDMI/MHLВыбираем в телевизоре соответствующий разъём — HDMI/MHL

 А как быть если в мобильном устройстве есть MHL, а в телевизоре только обычный HDMI ?

Когда можно использовать переходник USB/MHL -HDMI

Когда в смартфоне есть USB с поддержкой протокола MHL, а в телевизоре только HDMI — это как раз и есть тот случай когда на помощь может прийти такой переходник. Это не просто переходник, это адаптер который преобразует сигнал из MHL, в понятный для телевизора не имеющего этого расширения, то есть телик с простым HDMI. Сегодня производители предлагают разные варианты, рассмотрим некоторые из них.

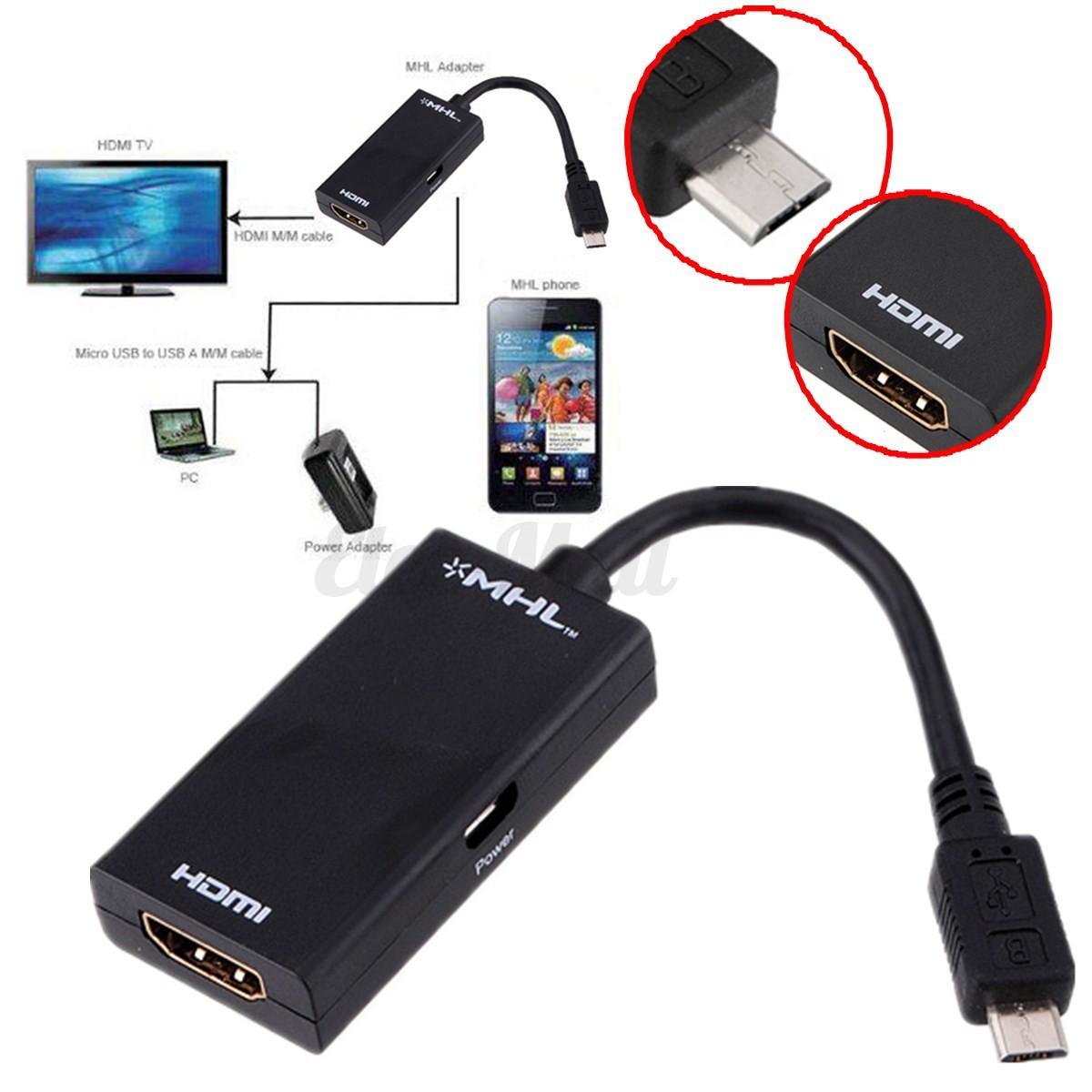

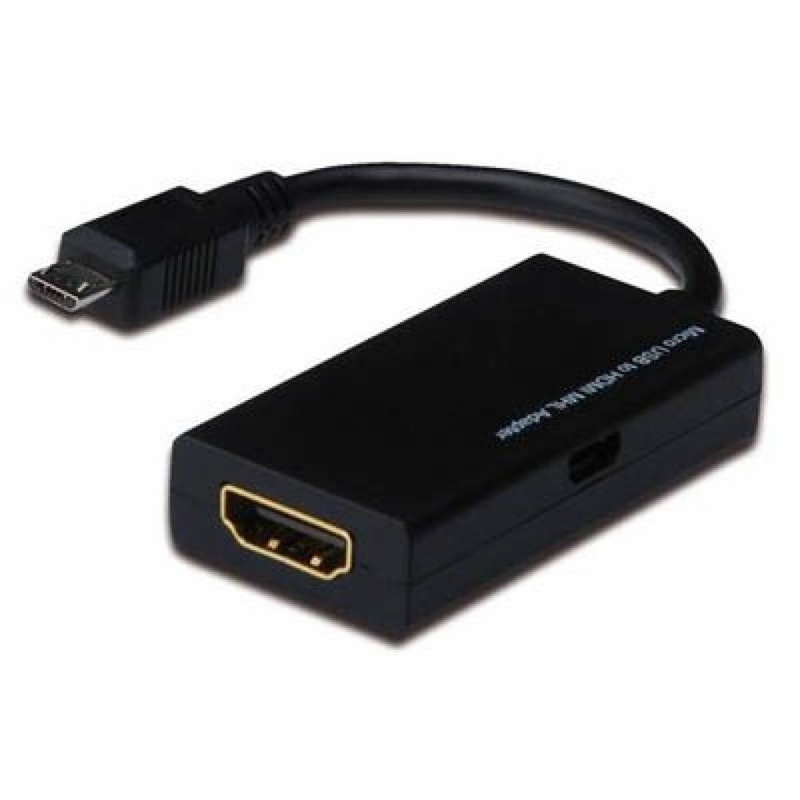

 Переходник USB<—>HDMI —  Это устройство является активным и потому нуждается в питании.



Назначение разъёмов в переходникеНазначение разъёмов в переходнике

Напряжение питания нужно обязательно подключить. Для этого используем штатную зарядку от вашего устройства. Так же понадобится отдельный кабель HDMI<—>HDMI чтобы подключить телевизор к адаптеру.

Обычно все подобные адаптеры снабжены 5-ти контактными разъёмами microUSB, кроме адаптеров производства Samsung, которые имеют 11 контактов. Они взаимозаменяемы при использовании переходника 5 PIN<—>11 PIN.

Применение переходника 5 pin/11pinПрименение переходника 5 pin/11pin

Кроме того, некоторые адаптеры производства выше указанной фирмы, для версии MHL 2.0 (MHL  2.0 — версия с увеличенным током питания от  телевизора к смартфону) не нуждаются во внешнем питании, они питаются от порта HDMI, но при этом мобильное устройство заряжаться не будет, и это минус.

Активный Кабель — Ещё один вариант подключить телефон через USB/MHL к телевизору с HDMI без MHL

По сути это такой же адаптер, нуждающийся во внешнем источнике питания, но имеющий несколько другое исполнение. Он сделан в виде цельного кабеля с отдельным выводом для подключения питания, вся электронная начинка находится в теле одного из разъёмов. Плюс в том, что нет необходимости в отдельном кабеле HDMI.

images cable2images cable

Неоспоримым преимуществом кабельного подключения является высокая скорость передачи данных, подвисать не будет. Недостаток в том, что мобильное устройство «привязано» кабелем к телевизору/монитору на расстояние длины кабеля.  Если для вас это критично, то беспроводные способы вам в помощь, но это уже совсем другая история…



P.S. Вначале этой статьи упоминался также SlimPort — Функционально и внешне это очень похожие устройства, но слим порт позволяет выводить изображение не только на HDMI, но и на VGA  или DVI порты, что в общем уже теряет свою актуальность.
